Lieferumfang pro Variante
Stückliste je Plattformhöhe — Quelle: Hersteller-Stückliste.
| Komponente | Art-Nr | Plattformhöhe (Arbeitshöhe) |
|---|
4,47
6,47 | 5,59
7,59 | 6,43
8,43 | 7,55
9,55 | 8,39
10,39 | 9,51
11,51 | 10,35
12,35 | 11,47
13,47 |
|---|
| Aufsteckrahmen 2,0 m (1,35 m) | 27901 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| Sicherheits-Geländer Rollgerüst 3,00 m (SG) | 27994 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| Plattform mit Klappe 3,00 m | 27933 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 |
| Plattform ohne Klappe 2,45 m | 27930 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 |
| Bordbrett Stirnseite 1,35 m | 27911 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Bordbrett Längsseite 3,00 m | 027944 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Diagonalstrebe 3,00 m | 27938 | 2 | 4 | 2 | 2 | 2 | 2 | 2 | 2 |
| Horizontalstrebe 3,00 m | 27936 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Dreiecksausleger SGX | 027927 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Lenkrolle Ø 200 mm | 27917 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Antritt-Bügel | 27940 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |

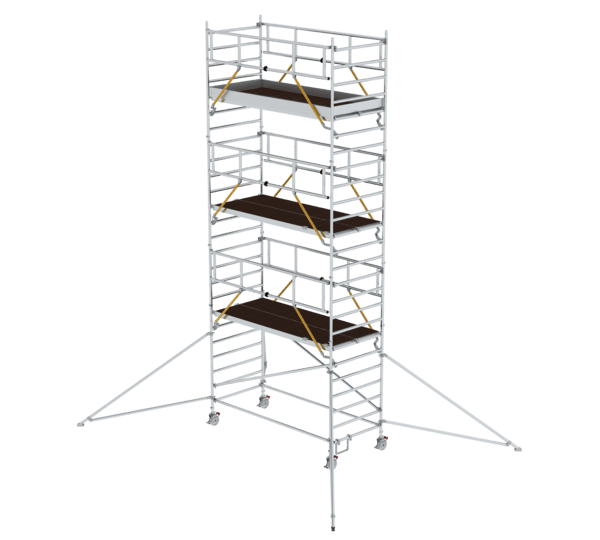

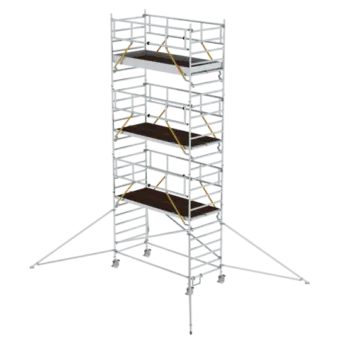

Günzburger Steigtechnik Rollgerüst SG 1,35 x 3,0 m mit Ausleger & Doppel-Plattform – ausgelegt für den Einsatz in Handwerk & Industrie. Als Fachhändler für Steigtechnik liefern wir Ihnen Originalware von Günzburger Steigtechnik (MUNK Group).
Technische Daten
| Artikelnummer |
Arbeitshöhe |
Plattformhöhe |
Gerüstbreite |
Gerüsthöhe |
Gerüstlänge |
Plattformbreite |
Plattformlänge |
Belastbarkeit |
Anzahl Ausleger |
Material |
Ballastierung Gerüst, im Innenbereich, mittiger Aufbau |
Ballastierung Gerüst, im Innenbereich, seitlicher Aufbau |
Einsatz Innenbereich, mittiger Aufbau |
Einsatz Innenbereich, seitlicher Aufbau |
Einsatz Außenbereich, mittiger Aufbau |
Einsatz Außenbereich, seitlicher Aufbau |
Ballastierung Gerüst, im Außenbereich, mittiger Aufbau |
Ballastierung Gerüst, im Außenbereich, seitlicher Aufbau |
Ballastierung pro Ausleger, Außenbereich, mittiger Aufbau |
Ballastierung pro Ausleger, Außenbereich, seitlicher Aufbau |
| 169039 |
12,35 m |
10,35 m |
4,84 m |
11,62 m |
6,57 m |
1,35 m |
3 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
– |
– |
– |
– |
| 169139 |
13,47 m |
11,47 m |
4,84 m |
12,74 m |
6,57 m |
1,35 m |
3 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
– |
– |
– |
– |
| 169439 |
6,47 m |
4,47 m |
4,84 m |
5,74 m |
6,57 m |
1,35 m |
3 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
0 kg |
0 kg |
– |
– |
| 169539 |
7,59 m |
5,59 m |
4,84 m |
6,86 m |
6,57 m |
1,35 m |
3 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
0 kg |
0 kg |
– |
– |
| 169639 |
8,43 m |
6,43 m |
4,84 m |
7,7 m |
6,57 m |
1,35 m |
3 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
0 kg |
0 kg |
10 kg |
10 kg |
| 169739 |
9,55 m |
7,55 m |
4,84 m |
8,82 m |
6,57 m |
1,35 m |
3 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
0 kg |
0 kg |
40 kg |
40 kg |
| 169839 |
10,39 m |
8,39 m |
4,84 m |
9,66 m |
6,57 m |
1,35 m |
3 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
– |
– |
– |
– |
| 169939 |
11,51 m |
9,51 m |
4,84 m |
10,78 m |
6,57 m |
1,35 m |
3 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
– |
– |
– |
– |
