Zarges – LM-Treppe mit Plattform
Ortsfester Zugang zu Gebäuden und Maschinen mit Plattform.
- Verschiedene Neigungen, 45° für bequemen Aufstieg, 60° für beengte Platzverhältnisse.
- Wahlweise Stufenbreiten 600 mm, 800 mm oder 1000 mm.

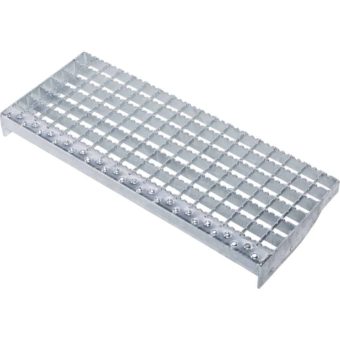

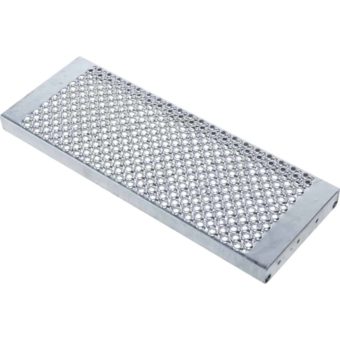

- Stufen- und Plattformbelag serienmäßig aus Aluminium gerieft (R10). Wahlweise auch als Stahl-Gitterrost (R12) und Stahl-Lochblech (R13) für bessere Rutschfestigkeit erhältlich.
- Individuell angepasste Plattformlängen.
- Montageelement Stützschenkel für den Einsatz als freistehende Arbeitsbühne.
- Individuelle Geländerkonfiguration an der Plattform, optional mit Schwenktüre oder Fallschranke.

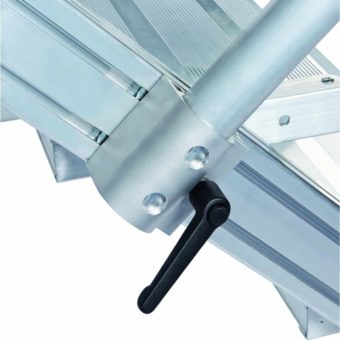

- Maximale Flexibilität durch optional ohne Werkzeug abnehmbare Handläufe und Geländer.
- Holme aus hochfesten Aluminium-Strangpressprofilen mit Schraubkanälen für flexible Montageoptionen.
- Schnelle und einfache Montage durch das ZARGES Verbindungssystem mit hohem Vormontagegrad.
Wir empfehlen, das Produkt gemäß dem Produktsicherheitsgesetz (ProdSG) mit beidseitigem Handlauf und bei Treppen mit Plattformen oder Wartungsbühnen mit einer umlaufenden Absturzsicherung (z.B. Geländer) auszustatten. Werden Handläufe oder Geländer nicht gewünscht, muss der Betreiber für ausreichende vorschriftsmäßige Absicherung sorgen.
Angewandte Norm: DIN EN ISO 14 122.
Die Zarges – LM-Treppe mit Plattform in der Übersicht:
Bestell-Nr. | Ausladung | Neigung | Stufenanzahl | Stufenbreite | senkrechte Höhe |
---|---|---|---|---|---|
40155424 | 1810 mm | 45 ° | 5 | 600 mm | 1070 mm |
40155426 | 2240 mm | 45 ° | 7 | 600 mm | 1500 mm |
40155428 | 2645 mm | 45 ° | 9 | 600 mm | 1930 mm |
40155430 | 3100 mm | 45 ° | 11 | 600 mm | 2360 mm |
40155432 | 3511 mm | 45 ° | 13 | 600 mm | 2790 mm |
40155434 | 3940 mm | 45 ° | 15 | 600 mm | 3220 mm |
40155436 | 4371 mm | 45 ° | 17 | 600 mm | 3650 mm |
40155438 | 4780 mm | 45 ° | 19 | 600 mm | 4080 mm |
40155444 | 1810 mm | 45 ° | 5 | 800 mm | 1070 mm |
40155446 | 2240 mm | 45 ° | 7 | 800 mm | 1500 mm |
40155448 | 2645 mm | 45 ° | 9 | 800 mm | 1930 mm |
40155450 | 3100 mm | 45 ° | 11 | 800 mm | 2360 mm |
40155452 | 3511 mm | 45 ° | 13 | 800 mm | 2790 mm |
40155454 | 3940 mm | 45 ° | 15 | 800 mm | 3220 mm |
40155456 | 4371 mm | 45 ° | 17 | 800 mm | 3650 mm |
40155458 | 4780 mm | 45 ° | 19 | 800 mm | 4080 mm |
40155464 | 1728 mm | 45 ° | 5 | 1000 mm | 1070 mm |
40155466 | 2158 mm | 45 ° | 7 | 1000 mm | 1500 mm |
40155468 | 2645 mm | 45 ° | 9 | 1000 mm | 1930 mm |
40155470 | 3018 mm | 45 ° | 11 | 1000 mm | 2360 mm |
40155472 | 3511 mm | 45 ° | 13 | 1000 mm | 2790 mm |
40155474 | 3940 mm | 45 ° | 15 | 1000 mm | 3220 mm |
40155476 | 4371 mm | 45 ° | 17 | 1000 mm | 3650 mm |
40155478 | 4780 mm | 45 ° | 19 | 1000 mm | 4080 mm |
40155364 | 1398 mm | 60 ° | 5 | 600 mm | 1250 mm |
40155366 | 1687 mm | 60 ° | 7 | 600 mm | 1750 mm |
40155368 | 1975 mm | 60 ° | 9 | 600 mm | 2250 mm |
40155370 | 2264 mm | 60 ° | 11 | 600 mm | 2750 mm |
40155372 | 2553 mm | 60 ° | 13 | 600 mm | 3250 mm |
40155374 | 2841 mm | 60 ° | 15 | 600 mm | 3750 mm |
40155376 | 3180 mm | 60 ° | 17 | 600 mm | 4250 mm |
40155378 | 3468 mm | 60 ° | 19 | 600 mm | 4750 mm |
40155384 | 1398 mm | 60 ° | 5 | 800 mm | 1250 mm |
40155386 | 1687 mm | 60 ° | 7 | 800 mm | 1750 mm |
40155388 | 1975 mm | 60 ° | 9 | 800 mm | 2250 mm |
40155390 | 2314 mm | 60 ° | 11 | 800 mm | 2750 mm |
40155392 | 2602 mm | 60 ° | 13 | 800 mm | 3250 mm |
40155394 | 2841 mm | 60 ° | 15 | 800 mm | 3750 mm |
40155396 | 3180 mm | 60 ° | 17 | 800 mm | 4250 mm |
40155398 | 3468 mm | 60 ° | 19 | 800 mm | 4750 mm |
40155404 | 1975 mm | 60 ° | 5 | 1000 mm | 1250 mm |
40155406 | 2264 mm | 60 ° | 7 | 1000 mm | 1750 mm |
40155408 | 2553 mm | 60 ° | 9 | 1000 mm | 2250 mm |
40155410 | 2314 mm | 60 ° | 11 | 1000 mm | 2750 mm |
40155412 | 2602 mm | 60 ° | 13 | 1000 mm | 3250 mm |
40155414 | 2841 mm | 60 ° | 15 | 1000 mm | 3750 mm |
40155416 | 3180 mm | 60 ° | 17 | 1000 mm | 4250 mm |
40155418 | 3468 mm | 60 ° | 19 | 1000 mm | 4750 mm |
