Lieferumfang pro Variante
Stückliste je Plattformhöhe — Quelle: Hersteller-Stückliste.
| Komponente | Art-Nr | Plattformhöhe (Arbeitshöhe) |
|---|
4,66
6,66 | 5,78
7,78 | 6,62
8,62 | 7,74
9,74 | 8,58
10,58 | 9,70
11,7 | 10,54
12,54 | 11,62
13,62 |
|---|
| Aufsteckrahmen 2,0 m (1,35 m) | 27901 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| Geländer längs 2,45 m | 27956 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| Plattform mit Klappe 2,45 m | 27910 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 |
| Plattform ohne Klappe 2,45 m | 27930 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 |
| Bordbrett Stirnseite 1,35 m | 27911 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Bordbrett Längsseite 2,45 m | 027914 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Diagonalstrebe 2,45 m | 27908 | 4 | 6 | 6 | 6 | 8 | 8 | 10 | 10 |
| Horizontalstrebe 2,45 m | 27907 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Fahrbalken 2,0 m | 27923 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Lenkrolle Ø 200 mm | 27917 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Antritt-Bügel | 27940 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |

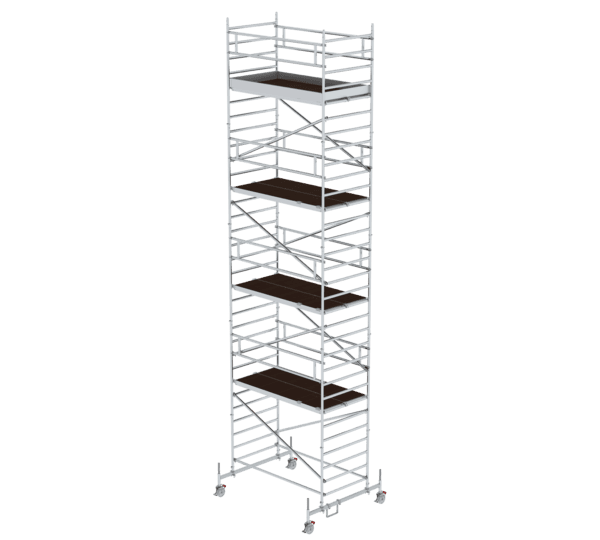

Günzburger Steigtechnik Rollgerüst 1,35 x 2,45 m mit Fahrbalken & Doppel-Plattform – ausgelegt für den Einsatz in Handwerk & Industrie. Als Fachhändler für Steigtechnik liefern wir Ihnen Originalware von Günzburger Steigtechnik (MUNK Group).
Technische Daten
| Artikelnummer |
Arbeitshöhe |
Plattformhöhe |
Gerüstbreite |
Gerüsthöhe |
Gerüstlänge |
Plattformbreite |
Plattformlänge |
Belastbarkeit |
Material |
Rollen-Durchmesser |
Ballastierung Gerüst, im Innenbereich, mittiger Aufbau |
Ballastierung Gerüst, im Innenbereich, seitlicher Aufbau |
Einsatz Innenbereich, mittiger Aufbau |
Einsatz Innenbereich, seitlicher Aufbau |
Einsatz Außenbereich, mittiger Aufbau |
Einsatz Außenbereich, seitlicher Aufbau |
Hinweis |
Ballastierung Gerüst, im Außenbereich, mittiger Aufbau |
Ballastierung Gerüst, im Außenbereich, seitlicher Aufbau |
| 174036 |
12,54 m |
10,54 m |
2,31 m |
11,81 m |
2,61 m |
1,35 m |
2,45 m |
2 kN/m2 |
Aluminium |
200 mm |
0 kg |
80 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
– |
– |
| 174136 |
13,62 m |
11,62 m |
2,31 m |
12,89 m |
2,61 m |
1,35 m |
2,45 m |
2 kN/m2 |
Aluminium |
200 mm |
20 kg |
110 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
– |
– |
| 174436 |
6,66 m |
4,66 m |
2,31 m |
5,93 m |
2,61 m |
1,35 m |
2,45 m |
2 kN/m2 |
Aluminium |
200 mm |
0 kg |
0 kg |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
160 kg |
160 kg |
| 174636 |
8,62 m |
6,62 m |
2,31 m |
7,89 m |
2,61 m |
1,35 m |
2,45 m |
2 kN/m2 |
Aluminium |
200 mm |
0 kg |
20 kg |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
370 kg |
310 kg |
| 174736 |
9,74 m |
7,74 m |
2,31 m |
9 m |
2,61 m |
1,35 m |
2,45 m |
2 kN/m2 |
Aluminium |
200 mm |
0 kg |
50 kg |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
500 kg |
400 kg |
| 174836 |
10,58 m |
8,58 m |
2,31 m |
9,85 m |
2,61 m |
1,35 m |
2,45 m |
2 kN/m2 |
Aluminium |
200 mm |
0 kg |
50 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
– |
– |
| 174936 |
11,7 m |
9,7 m |
2,31 m |
10,97 m |
2,61 m |
1,35 m |
2,45 m |
2 kN/m2 |
Aluminium |
200 mm |
0 kg |
80 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
– |
– |
