Lieferumfang pro Variante
Stückliste je Plattformhöhe — Quelle: Hersteller-Stückliste.
| Komponente | Art-Nr | Plattformhöhe (Arbeitshöhe) |
|---|
4,47
6,47 | 5,59
7,59 | 6,43
8,43 | 7,55
9,55 | 8,39
10,39 | 9,51
11,51 | 10,35
12,35 | 11,47
13,47 |
|---|
| Aufsteckrahmen 2,0 m (1,35 m) | 27901 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| Geländer längs 1,80 m | 27955 | 4 | 4 | 6 | 6 | 8 | 8 | 10 | 10 |
| Plattform mit Klappe 1,80 m | 27931 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 |
| Plattform ohne Klappe 1,80 m | 27932 | 2 | 2 | 3 | 3 | 4 | 4 | 5 | 5 |
| Bordbrett Stirnseite 1,35 m | 27911 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Bordbrett Längsseite 1,80 m | 27943 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Diagonalstrebe 1,80 m | 27937 | 4 | 6 | 6 | 6 | 8 | 8 | 10 | 10 |
| Horizontalstrebe 1,80 m | 27935 | 2 | 2 | 2 | 2 | 2 | 2 | 2 | 2 |
| Dreiecksausleger | 27926 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Lenkrolle Ø 200 mm | 27917 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Antritt-Bügel | 27940 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |

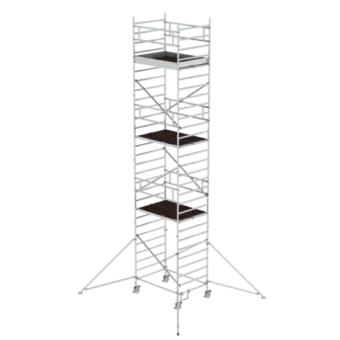

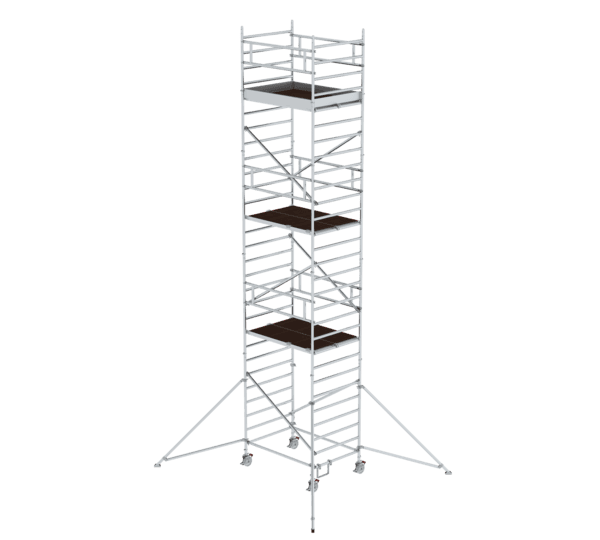

Günzburger Steigtechnik Rollgerüst 1,35 x 1,80 m mit Ausleger & Doppel-Plattform – ausgelegt für den Einsatz in Handwerk & Industrie. Als Fachhändler für Steigtechnik liefern wir Ihnen Originalware von Günzburger Steigtechnik (MUNK Group).
Technische Daten
| Artikelnummer |
Arbeitshöhe |
Plattformhöhe |
Gerüstbreite |
Gerüsthöhe |
Gerüstlänge |
Plattformbreite |
Plattformlänge |
Belastbarkeit |
Anzahl Ausleger |
Material |
Ballastierung Gerüst, im Innenbereich, mittiger Aufbau |
Ballastierung Gerüst, im Innenbereich, seitlicher Aufbau |
Ballastierung pro Ausleger, Innenbereich, mittiger Aufbau |
Ballastierung pro Ausleger, Innenbereich, seitlicher Aufbau |
Einsatz Innenbereich, mittiger Aufbau |
Einsatz Innenbereich, seitlicher Aufbau |
Einsatz Außenbereich, mittiger Aufbau |
Einsatz Außenbereich, seitlicher Aufbau |
Hinweis |
Ballastierung Gerüst, im Außenbereich, mittiger Aufbau |
Ballastierung Gerüst, im Außenbereich, seitlicher Aufbau |
Ballastierung pro Ausleger, Außenbereich, mittiger Aufbau |
| 167036 |
12,35 m |
10,35 m |
3,84 m |
11,62 m |
4,37 m |
1,35 m |
1,8 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
110 kg |
20 kg |
20 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
– |
– |
– |
| 167136 |
13,47 m |
11,47 m |
3,84 m |
12,74 m |
4,37 m |
1,35 m |
1,8 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
140 kg |
30 kg |
30 kg |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
– |
– |
– |
| 167436 |
6,47 m |
4,47 m |
3,84 m |
5,74 m |
4,37 m |
1,35 m |
1,8 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
20 kg |
– |
– |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
0 kg |
130 kg |
– |
| 167636 |
8,43 m |
6,43 m |
3,84 m |
7,7 m |
4,37 m |
1,35 m |
1,8 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
50 kg |
– |
– |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
30 kg |
240 kg |
20 kg |
| 167736 |
9,55 m |
7,55 m |
3,84 m |
8,82 m |
4,37 m |
1,35 m |
1,8 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
70 kg |
– |
– |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
90 kg |
310 kg |
40 kg |
| 167836 |
10,39 m |
8,39 m |
3,84 m |
9,66 m |
4,37 m |
1,35 m |
1,8 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
80 kg |
– |
– |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
möglich & zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
140 kg |
380 kg |
– |
| 167936 |
11,51 m |
9,51 m |
3,84 m |
10,78 m |
4,37 m |
1,35 m |
1,8 m |
2 kN/m2 |
4 |
Aluminium |
0 kg |
100 kg |
– |
– |
möglich & zulässig |
möglich & zulässig |
nicht zulässig |
nicht zulässig |
Nur mit Zubehör konform zu DIN EN 1004-1:2021 |
– |
– |
– |
