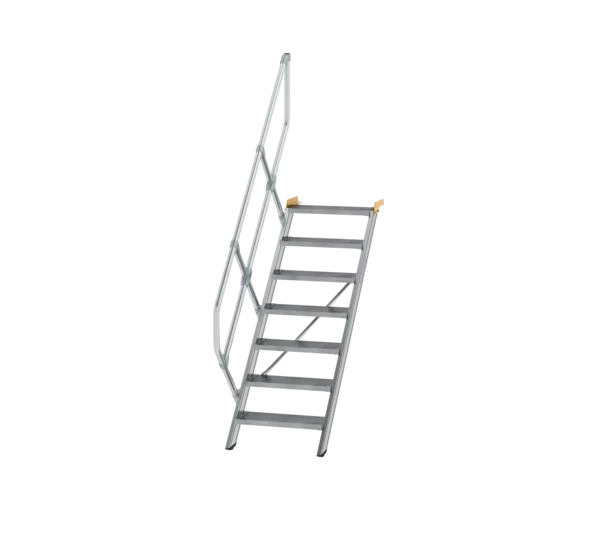

Günzburger Steigtechnik Aluminium Treppe 45°
Die Günzburger Steigtechnik Aluminium Treppe 45° in der Übersicht
Stufenbreite / Stufentiefe mm | Stufenanzahl | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Senkrechte Höhe mm | 830 | 1040 | 1250 | 1460 | 1670 | 1870 | 2080 | 2290 | 2500 | 2700 | 2910 | 3120 | 3330 | 3540 | 3750 | |
Ausladung mm | 960 | 1170 | 1380 | 1590 | 1800 | 2000 | 2220 | 2430 | 2640 | 2840 | 3050 | 3260 | 3470 | 3680 | 3890 | |
600/240 | Bestell-Nr. | 300244 | 300245 | 300246 | 300247 | 300248 | 300249 | 300250 | 300251 | 300252 | 300253 | 300254 | 300255 | 300256 | 300257 | 300258 |
800/240 | Bestell-Nr. | 300264 | 300265 | 300266 | 300267 | 300268 | 300269 | 300270 | 300271 | 300272 | 300273 | 300274 | 300275 | 300276 | 300277 | 300278 |
1000/200 | Bestell-Nr. | 300344 | 300345 | 300346 | 300347 | 300348 | 300349 | 300350 | 300351 | 300352 | 300353 | 300354 | 300355 | 300356 | 300357 | 300358 |
- Stufenbreite: 600 mm | 800 mm | 1000 mm
- Seitenholme aus kräftigen Aluminium-Profilen
- oberes Ende mit Auflagewinkeln
- unteres Ende mit Kunststoffschuhen – Fußwinkel auf Wunsch
- Geländer aus Rundrohren Ø 40 mm mit verschraubten Verbindungselementen
- Geländerhöhe 1100 mm
- gegen Mehrpreis sind auch Geländer in steckbarer Ausführung mit Füllstäben oder Verkleidungen lieferbar
- rutschsichere Stufenbeläge mit den Seitenholmen verschraubt
- Lieferung serienmäßig mit Stufenbelag Aluminium geriffelt
- gegen Mehrpreis sind auch Aluminium stark geriffelt, Aluminium-Lochblech, Stahl-Lochblech, Aluminium-Gitterrost, Stahl-Gitterrost lieferbar
- die Lieferung erfolgt werksseitig in vormontierten Baugruppen, Geländer liegen stets lose bei – inkl. Montageanleitung und Herstellererklärung
